【摘要】 隨著地鐵的大量興建，地鐵車站的施工條件日益復雜。對于地面交通繁忙而地下管線錯綜復雜的地質條件，PBA（洞樁法）工法施工往往成了地鐵修建的首選方案。當然PBA（洞樁法）也會對地面產生不可避免的擾動，研究PBA工法施工對地表沉降影響，對結構自身的安全以及周邊既有結構設施的安全都具有重要意義。本文以北京地鐵工程建設實例為背景,運用有限元計算軟件（MIDAS-GTS）對PBA工法施工步驟進行數值模擬分析。并且將數值模擬結果與實際監測數據進行對比，驗證了數值模擬的正確性。同時對地表最終沉降進行預測，分析PBA工法全過程對地表的沉降影響。并且分析了導洞開挖的不同方案對地表沉降的影響。主要研究?jī)?nèi)容如下：1.以實際工程為背景，通過MIDAS-GTS建立三維地層結構模型，模擬實際開挖工況，并將數值模擬結果與實際監測結果進行比較，從而驗證數值模擬的結果的可靠性。2.在實際監測數據與數值模擬結果基本一致的情況下，對地表的最終沉降值進行預測。同時對車站主體PBA工法施工的每一個施工工序?qū)Φ乇沓两档挠绊�，以及結構自身的影響�？偨Y(jié)出PBA工法對地表沉降的影響規律。3.根據實際監測數據，在數值模擬與實際監測結果基本一致的情況下，討論導洞開挖不同順序?qū)Y(jié)構自身以及地表沉降的不同影響，進行差異比較，選出較優方案，給實際施工提供參考依據。

【關鍵詞】 北京地鐵； 施工方法； PBA工法； 數值模擬； MIDAS-GTS； 地下工程支護理論；

第 1 章 緒論

1.1 選題背景
1.1.1選題背景
二十世紀七十年代以來，隨著社會的不斷發展，人口的流動量增大，尤其城市人口不斷增加給交通增加了前所未有的壓力。人們逐漸認識到發展城市地鐵交通系統可以很大的緩解城市交通壓力。地鐵交通系統具有運量大、速度快、時間間隔短、節約地上空間和環境污染小等優點從而得到了快速發展。1965 年，我國在北京修建第一條地鐵。1976 年，天津地鐵首段開通。但隨后 20年的時間，中國地鐵一直處于停滯期。一直到 1995 年上海才開通了地鐵。隨之西安、重慶、沈陽、長春、深圳、廣州、南京等城市逐漸開始進行地鐵的修建，目前全國 28座城市都進行了地鐵的修建。中國地鐵截止到 2006 年全國運行的地鐵總共只有 10 條線路，而到 2010 年就增到了 48 條，2015 年預計運行的地鐵線將 96 條，到 2050 年，這一數字將可能變成 289 條。由此可見中國地鐵建設已經進入快速發展的時期。
隨著地鐵的大量興建，地鐵建造的環境條件也日益復雜，為了滿足工程的需要，地鐵車站的施工工法也不斷創新發展。目前地鐵常用的施工工法有明挖法、蓋挖法、暗挖法、淺埋暗挖法、盾構法、洞樁法以及明、暗挖結合法。洞樁法作為一種新興的工法適用于現在地面交通繁忙而地下管線錯綜復雜的地質條件，同時洞樁法施工對地面擾動小，特別適用于對地表沉降要求高的條件。因此，PBA洞樁法在眾多的暗挖工法中以其特殊的優勢為人們所關注(高成雷，羅書學，朱永全．2002)。
1.1.2 選題意義
我國大中城市的交通狀況日趨緊張。到目前為止，各大城的車均道路面積以每年10%~15%的速度下降。地面大量機動車不僅對城市的空氣造成污染，同時也產生噪聲污染，對城市居民的身心健康也產生很大的影響。因此城市地下軌道交通的發展迫在眉睫。城市地下軌道交通不僅能夠緩解地面交通壓力，給城市居民生活帶來便利，同時也充分利用地下空間，節約土地資源。尤其對于城市中心商業密集、人口居住密度高的地方，城市地下軌道交通是其最好的選擇。同時城市軌道交通的發展也可以帶動周邊商業、房地產行業的發展。在現在新建的地鐵車站中不乏地鐵車站與周邊商業進行一體化開發，帶動地鐵周邊經濟的發展。但是值得注意的是：由于經濟的高速發展，商業高樓不斷聳立，地下商場不斷涌出，以及地下分布的錯綜復雜的管線，這些都給地鐵車站及區間的施工帶來很大的困難。淺埋暗挖法中的 PBA 工法在復雜的地質環境下得到很好地應用，對控制地表沉降以及周邊建筑影響都有顯著的成效。但是PBA 工法始終是實踐先于理論，目前對于 PBA 工法的理論尚不成熟，這對以后得施工和推廣都造成一定的障礙。因此本文結合實際工程，運用有限元軟件 MIDAS-GTS 對PBA 工法施工全過程進行模擬，研究該工法的內在機理以及對地表的沉降影響。同時研究導洞不同開挖順序?qū)Φ乇淼某两涤绊�。希望能�?duì)以后類似工程實踐起到一定的指導作用。（呂娉霏,2011）
............................

1．2 國內外研究現狀
1.2.1 地下工程支護理論發展
地下工程支護理論的發展大致分為四個階段：古典壓力理論階段、散體壓力理論階段、現代支護理論階段以及數值理論階段。（肖濤，2010）
第一階段，古典壓力理論階段。
古典壓力理論開始應用和發展主要是在二十世紀二十年代以前。這一階段一般地下工程結構上覆土層厚度較小，該階段理論認為作用在地下洞室結構上的豎向土壓力 p等于結構正上方土體的重度 與結構上方距地面 H 的乘積。在水平土壓力方面，不同學者對于側壓力系數的觀點有所不同，海姆（A.Haim）認為土體的側壓力系數等于1。朗肯（W.J.M.Rankine）認為土層的側壓力系數是tan (45－φE/2)  ，這是根據散體理論而來的。金尼克則依據彈性理論認為土層側壓力系數等于μ/1－μ  ，其中 為土體的內摩擦角，μ 為泊松比。
第二階段，散體壓力理論階段。
隨著地下結構開挖的深度不斷增加，地下結構覆土厚度不斷增大，既有的古典壓力理論已不適用，因此產生了散體壓力理論。這類理論的適用條件是地下埋深較大的工程，該理論認為：地下支護結構上部作用的土壓力力并不是土體的重度 與結構上方距地面 H 的乘積，而是在開挖洞室支護結構上方坍落拱內的松動巖土體的重量。代表理論有太沙基理論、普式理論、謝家烋公式和比爾鮑曼公式。他們都認為塌落拱的高度與圍巖性質和地下結構的跨度有關。
（1）太沙基理論公式太沙基理論：

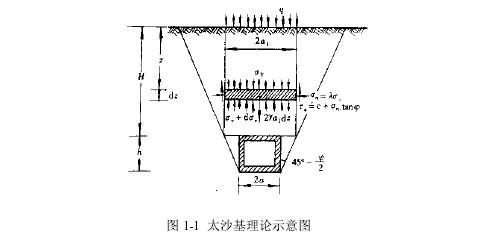

假設巖體為非連續的散粒體，但是巖體具備的一定的粘聚力。由于巖體中有一定的原生及次生各種結構面，并且加上洞室開挖，所以圍巖不可能是連續體，如圖 1-1所示。


式中：
λ ——水平土壓力與垂直土壓力之比，計算中取 1；
Φ ——內摩擦角；
H——隧道埋深；
a1——土柱寬度的一半。
（2）普氏理論公式
普氏理論建立在自然平衡拱的基礎上，作了以下假設：
1、巖體由于節理的切割，經開挖以后形成松散巖體，但仍具有一定的粘聚力；

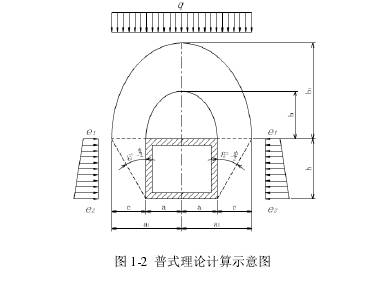

2、洞室開挖完成以后，洞室上方的巖體將形成一個自然平衡拱。在開挖洞室的側壁處，沿側壁產生兩個側壁夾角為45－φ/2的方向滑動面，其計算簡圖如圖 1-2所示。

，b為平衡拱的高度，1a 為平衡拱跨度的一半，a為洞室的半個跨度，h為洞室凈高，φ0（ φ0 =arctan f）為巖體近似內摩擦角，f為巖石堅固系數。
（3）謝家烋公式

θ是頂板土柱兩側摩擦角， γ為圍巖重度， φ為土體的內摩擦角， β是形成最大推力時的破裂角。該公式考慮了洞室上方兩側土體的挾制作用。
