【摘要】 隨著信息技術的發展，企事業單位的各部門根據自身的業務需求逐步建成了功能各不相同的信息管理系統，各系統之間的“信息孤島”、重復建設等問題也日益突顯出來，如何整合異構的數據資源，建立一個松耦合、可擴展的信息整合平臺成為研究的熱點之一。本文首先結合我省監獄業務軟件的建設現狀，分析了對監獄信息進行整合的必要性和意義；其次，在對信息系統整合的相關技術深入研究的基礎上，提出了采用SOA的體系結構來構建平臺；再次，對信息整合平臺的需求進行分析，提出了基于SOA的整合平臺的解決方案，對整合平臺的總體架構、服務處理、數據處理和交換、門戶等方面分別進行了設計，并使用UML對設計進行了描述；最后，利用Liferay、Mule、Yale CAS等開源程序包搭建整合平臺，實現了服務封裝和發布、數據在ESB傳輸、門戶定制、單點登陸等模塊的功能�；赟OA的監獄信息整合平臺的建立，使不同時期建設的應用系統能有機的結合為一個整體，消除“信息孤島”，簡化業務操作，提高工作效率，對促進監獄信息化的發展具有現實意義。

第一章 緒論

1.1 監獄業務軟件建設情況
2007 年，司法部在發布的《全國監獄信息化建設規劃》中指出，監獄信息化建設的總體目標是：構建覆蓋全國監獄系統的網絡互聯互通、信息資源共享、標準規范統一、應用功能完備的信息化體系，明顯提高監獄信息資源綜合開發利用水平，形成全員應用、資源共享的信息化工作格局，顯著提高監獄執法、安全防范、罪犯改造等工作的信息技術應用能力，為推進司法行政系統信息化建設奠定基礎。監獄信息化建設主要任務為：建設一個平臺、一個標準體系、三個信息資源庫、十個應用系統。所謂“一個平臺”，即網絡和硬件平臺；“一個標準體系”，即監獄信息化標準體系；“三個信息資源庫”，即監獄管理信息庫、罪犯信息庫、警察信息庫；“十個應用系統”，即監獄安全防范和應急指揮系統、監管及執法管理系統、教育改造系統、生活保障及醫療衛生系統、警察管理系統、生產管理與勞動改造系統、監獄建設與保障系統、獄務公開系統、辦公自動化和決策支持系統。
近年來，隨著司法部《全國監獄信息化建設規劃》的實施和廣東政法信息網的建設，我省監獄系統的信息化建設取得了長足的發展。目前，我省監獄系統統一使用的主要業務軟件包括：辦公自動化（OA）系統、監管改造信息系統、獄情排查系統、罪犯考核管理系統、減刑假釋管理系統、罪犯零花錢管理系統、教育改造系統、心理矯治系統等。此外，一系列的業務軟件正在開發推廣中，如生產管理系統，刑罰執行系統，罪犯健康管理系統、一人一策改造罪犯工作平臺、人事管理應用系統、廉政檔案管理系統等。各監獄單位也根據不同的業務需求自行開發了專門的專業軟件，如：內部工作網站、智能排班系統、警察考核測評系統、罪犯勞動報酬管理系統等等。這些業務軟件為監獄各業務線的工作發揮著重要作用[1]。
.............................

1.2 監獄信息系統整合的必要性
目前，在各監獄單位運行及試運行的業務系統多達十多個，一系列的業務軟件正在開發推廣中，隨著系統的不斷增加，系統之間的問題也日益突顯。
立足于需求，這些系統是根據本業務部門的特定需求一個項目一個項目地完成的，往往缺少跨部門的橫向考慮，從而導致了“信息孤島”，數據很難共享。同一個字段在不同的系統中可能會出現偏差，造成“一數多源”的現象。
從技術上分析，這些系統的建設年代差異較大，由多個承建商開發，采用的開發環境、接口標準、系統架構、編程語言、運行環境、數據庫等也不盡相同，應用系統之間缺乏統一的規劃，聯系比較散亂。為了實現共享，早期應用間的連接使用了點對點的方式，導致應用間的耦合度比較高，管理維護都比較困難。當一個應用發生故障時，相關聯的應用都會發生不可預計的問題；當一個應用對外接口發生改變時，相關聯的應用必須隨之修改；應用之間的關聯缺少統一的維護，無法對應用間的調用進行統一的管理。
對于基層警察來說，其管教工作涵蓋服刑人員的獄政管理、刑罰執行、教育改造、心理矯治、生活衛生、勞動改造等多方面，這些業務數據分別存儲于各系統中，由于系統間缺少整合，使用者只能分別登陸到各個系統中工作，一些基礎數據必須重復地錄入和處理。
因此，將不同時期建設的應用系統有機地結合為一個整體，建成一個符合監獄管理工作實際需要、整合各業務系統的平臺，成為迫切的需求。通過實現“身份認證”的整合（單點登錄），數據存儲層面的“基礎數據集中”，傳輸層面的“通用數據交換”、應用層面的“業務流程整合”及用戶界面的“通用門戶”，為管理決策提供全面、準確、及時的信息，最終達到執法信息網上錄入、執法流程網上管理、執法活動網上監督、執法質量網上考核和全程網上監控的效果。
....................................

第二章 相關技術分析

2.1 面向服務的體系結構（SOA）
2.1.1 SOA 概述
SOA（Service Oriented Architecture）的概念在 1996 年由 Gartner 公司首先提出，并于 2002 年底進一步表示：SOA 是“現代應用和開發領域最重要的課題”，預計至 2008 年，SOA 在軟件工程實踐方法中，占有絕對優勢。Gartner認為 SOA 是一項由軟件服務和服務使用者組成的應用，使用客戶端——服務端的軟件設計方式，并強調軟件組件必須松耦合，組件接口必須是獨立的、標準的。
在目前，對 SOA 的定義還沒有統一，在業務上和在技術上對 SOA 的理解不一致，又存在交叉的地方。不同廠家和開發者由于自身需求的不同，對 SOA 的解釋也不一樣。主要分為兩類：狹義上講，SOA 是一種 IT 架構，，它面向服務，由業務來驅動；廣義上說，SOA 包含了一整套業務系統的構造方法，如架構的風格、編程的模型、運行的環境和相關的方法論等等，它涵蓋了整個軟件系統的生命周期，從分析與建模、設計與編碼、整合與部署、測試與驗收、運行與維護、升級或報廢等等[5]。
就技術領域而言，IBM 對 SOA 的解釋最為廣泛認同：SOA 將應用程序分割為一個個功能不同的模塊稱為服務，是一個使服務之間以統一的、通用的接口和契約連接起來的組件模型，其中接口和契約的定義獨立于服務，與實現應用程序功能的硬件平臺、所使用的操作系統、編程語言無關，具有中立性。[6]
SOA 的基本架構中有三個基本角色：一是服務請求者（Service requester），它可能是一個業務程序或一個軟件，也可能是一個需要調用另一個服務的服務,它向服務注冊中心發起查詢（Find），若存在請求的服務，則綁定(Bind)并調用該服務；二是服務提供者（Service provider），它將自己的服務和接口描述發布（Publish）到服務注冊中心，同時對服務請求者的訪問加以控制；三是服務代理者（Service broker），也就是服務注冊中心，用于連接服務提供者和服務請求者，服務提供者在這發布（Publish）他們的服務，服務請求者在這查找(Find)他們需要的服務，SOA 中可以沒有服務注冊中心，服務請求者可以通過其他方式或直接從服務提供者獲取服務描述。SOA 的三個基本角色之間的三個基本操作即上文所述的發布（Publish）、查找（Find）和綁定（Bind）。SOA 的基本架構如圖 2-1 所示。

和以往應用相比，SOA 應用具有①模塊化、②服務化、③數據標準化、③易集成、⑤用戶體驗良好、⑥靈活業務定制等 6 個顯著的特點[5]：
基于 SOA 的應用使用模塊化劃分、構件化的方法開發，即一個軟件分為多個模塊，每個模塊完成不同的功能，這些功能可分布式地進行部署，并且動態更新，使軟件更具靈活性（可插拔）和可擴展性；同時，以業務作為導向，將軟件模塊根據業務流程編排為一個個服務（服務化），快速響應了當前業務發展的需要，使業務定制更為靈活；而服務之間建立的通用的接口標準，使異構數據庫之間的訪問有了統一的模型，應用之間的集成也更容易；對用戶來說，統一的門戶減少了學習成本，用戶體驗也更優。
............................

2.2 企業服務總線（ESB）

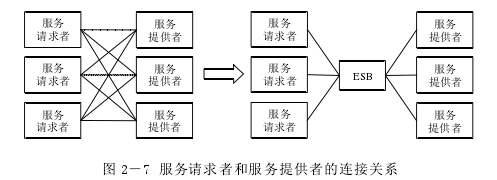

在 SOA 架構下，服務提供者和服務請求者通過一個公共的通訊框架來通訊，這個公共的通訊框架也即企業服務總線 ESB（企業服務總線，Enterprise ServiceBus），在計算機里面，有個總線負責連接 RAM、CPU 和 I/O 設備等，ESB 的概念即出自于此，ESB 總線使服務提供者和服務請求者不再直接相連，即進一步解耦[10]。如圖 2-7 所示。

應用 ESB 后，SOA 架構模型如圖 2-8 所示。具體描述如下：ESB 連接服務提供者和服務請求者，完成中介的功能；服務提供者在服務中心注冊、發布的服務各自連接到 ESB 上，ESB 服務管理器對其進行管理；服務請求者向 ESB 的服務管理器發送服務請求，統一由 ESB 向 UDDI 查找服務并返回服務結果。

...............................

第三章 基于 SOA 的整合平臺的需求分析 .................................17
3.1 系統概述 .............................................17
3.1.1 業務系統使用情況 ................................................17
3.1.2 系統目標及要解決的問題 ........................................18
3.2 系統需求 .........................................19
3.2.1 功能性需求 .......................................19
3.2.2 非功能性需求 ...................................21
第四章 基于 SOA 的監獄信息整合平臺的設計..................................23
4.1 設計原則與思路..........................................23
4.1.1 設計原則........................................23
4.1.2 設計思路......................................23
4.2 總體架構設計.................................................24
4.3 服務處理設計..................................................26
4.3.1 服務識別................................................27
4.3.2 服務封裝.................................................28
4.3.3 服務注冊.................................................29
4.3.4 服務傳輸.............................................30
4.3.5 服務管理..........................................30
4.4 數據處理設計...........................................31
4.4.1 數據交換模式 .........................................31
4.4.2 數據傳輸方式 ......................................32
4.4.3 統一數據格式 ....................................33
4.4.4 數據編碼規范 ........................................34
4.5 數據交換設計.......................................34
4.5.1 數據同步模型 ..........................................34
4.5.2 數據適配同步設計 ....................................35
4.5.3 數據 ESB 傳輸 ......................................37
4.6 門戶設計 .......................................38
4.6.1 Liferay.........................................38
4.6.2 Yale CAS.............................................40

第五章 基于 SOA 的監獄信息整合平臺的實現研究

5.1 整合實現步驟
根據監獄信息業務系統的現狀的分析，本文提出了基于 SOA 的監獄信息整合平臺的解決方案，采用基于 SOA 的架構，使用 ESB 作為平臺架構的基礎設施，使用 Web Service 對各業務系統的數據進行封裝，并在整合平臺注冊和發布，供其它系統或服務調用，從而實現監獄信息業務系統之間數據層面松耦合的整合；通過 Liferay Portal 和 CAS 組件建立門戶及統一認證，實現表示層面的整合。具體的實現步驟如下：
(1) 整理數據，識別服務。通過業務調研和業務系統的分析，確定需要共享的基礎數據和業務數據；并分析數據之間的聯系，確定各數據項的準確來源；再建立共享信息庫。同時，抽取必要的功能作為平臺的服務。
(2) 轉換數據，封裝服務。抽取共享的數據進行 XML 轉換和服務封裝；并對業務功能進行封裝。
(3) 搭建 SOA 架構。創建滿足整合平臺需求的 ESB，搭建基于 SOA 的架構，把封裝的服務注冊到 ESB 上；數據利用 ESB 傳輸，通過共享信息庫共享和同步。
(4) 建立門戶。包括單點登陸功能和門戶的實現。本文對(2)－(4)項進行了探討和研究。

5.2 平臺的開發工具及運行環境
整合平臺使用的開發工具及運行環境如表 5－1 所示。

5.3 服務處理實現
各業務系統提供的功能或數據需要封裝為 Web 服務，在整合平臺注冊。部分業務系統在開發時預留了 API（Application Programming Interface，應用程序編程接口），允許用戶根據需要進行擴展，在整合時可以將接口封裝為服務。對于沒有預留接口、需要共享數據的業務系統，需要編寫接口，再將接口封裝為服務。
在本文中，以開源的 CXF 服務框架示例實現 Web 服務的封裝。CXF 可以方便地實現 java 類和 WSDL 文檔之間的相互轉化，簡化了編程。使用 CXF 需要在系統中導入 CXF 的 jar 包[36]。

..............................

第六章 總結與展望

6.1 工作總結
基于 SOA 的監獄信息整合平臺的建立，使不同時期建設的應用系統能有機的結合為一個整體，實現了目前異構業務系統之間資源共享，簡化了干警日常的業務處理，提供了“一站式”的服務平臺。本文結合監獄信息化建設的現狀，提出了基于 SOA 的監獄信息整合平臺的解決方案，主要做了以下工作：
(1) 分析目前我省監獄信息化建設，特別是監獄業務軟件建設的現狀，得出對監獄信息進行整合的必要性和意義。
(2) 對監獄信息整合平臺所用的相關技術進行了介紹和梳理,包括面向 SOA的體系結構，Web Service，ESB，Portal，CAS 等。
(3) 通過對監獄信息整合平臺的需求進行分析，提出了基于 SOA 的整合平臺的解決方案，對整合平臺的總體架構、服務處理、數據處理和交換、門戶等方面分別進行了設計，并利用 UML 對設計進行描述。
(4) 利用 Liferay、Mule、Yale CAS 等開源程序包建立整合平臺，實現了服務封裝和發布、數據在 ESB 傳輸、門戶展現、單點登陸等部分功能。
.............................
參考文獻:

[1] 鄧可.  基于SOA的監獄信息集成研究[J]. 中國管理信息化. 2011(17)
[2] 陳先偉,辜寄蓉,楊海龍.  國家地籍數據網上匯交系統中的消息傳遞模型與實現[J]. 計算機與數字工程. 2010(03)
[3] 張齊,鐘觀寶.  基于用戶映射的CAS單點登錄系統設計與實現[J]. 信息通信技術. 2009(04)
[4] 張月琴,袁新坤.  一種異構數據庫同步技術的研究與實現[J]. 微計算機信息. 2008(33)
[5] 楊柳,蔡英蔚.  基于XML格式異構數據同步模型的研究[J]. 中國電力教育. 2008(S1)
[6] 王杰勛,廖文和.  利用JMS、XML技術實現異構數據庫的數據同步[J]. 機械制造與自動化. 2007(01)



本文編號：11709
