基于單片機的環境試驗設備無線溫度濕度測量系統的研究與設計
發布時間：2014-10-09 14:55
【摘要】 環境試驗設備和高溫高壓滅菌裝置是保證產品質量以及人民健康免受病菌侵害不可或缺的試驗設備。因此對該類試驗設備及其溫度、濕度測量的準確性檢驗驗證，就愈顯重要。準確的獲得溫度濕度信息具有很重要的意義。我國GMP(國際上對《藥品生產質量管理規范》的通稱)、世界衛生組織GMP以及歐盟現行標準EN554明確規定，必須對干熱及濕熱滅菌設備進行滅菌溫度和時間的驗證。為此國際標準委員會專門設立了“國際消毒委員會”和“國際醫療標準委員會”。近年來，我國政府也將制藥設備管理、醫療器械的質量控制以及醫療衛生計量檢測工作列為重點發展的工作。針對此現狀，現普遍應用的一些傳統的計量檢測標準儀器將無法滿足驗證要求，該類設備更多的是依賴操作人員的經驗，無法準確給出最具說服力的數據。而采用現代電子技術實現傳感數據的無線傳輸存儲、采集智能化，通過曲線、數字、報表真實記錄物理參數（溫度、濕度等）的達到時間和持續時間的“溫度、濕度無線檢測裝置”，真正做到了直觀檢測驗證和檢測結果的準確性、可靠性。本設計的控制核心是MSP430單片機，利用溫度濕度傳感器把多個溫度濕度測量節點使用單總線和單片機相連形成分布式的系統�？刂破魍ㄟ^溫度濕度傳感器實時檢測各節點的溫度濕度變化，經nRF24L01數傳模塊進行接受和發送。通過串口將檢測到的溫度信息回饋到PC機，這樣就實現了對整個系統的遠程檢測。
第 1 章 緒論
1.1 引言
眾所周知，物聯網是繼計算機、互聯網與移動通信網之后的世界信息產業第三次浪潮。目前世界上有多個國家花巨資深入研究探索“物聯網”，其中，中國與德國、美國、英國等國家一起，成為國際標準制定的主導國之一。
物聯網就是物物相連的互聯網。物聯網的核心和基礎仍然是互聯網，是在互聯網基礎上的延伸和擴展的網絡；其用戶端延伸和擴展到了任何物品與物品之間，進行信息交換并通信。通過智能感知、識別技術廣泛應用于網絡中，利用局部網絡或互聯網等通信技術把傳感器、控制器、機器、人員和物等通過新的方式聯在一起，形成人與物、物與物相聯，實現信息化、產業化、智能化和遠程管理及控制等功能。因此，被稱為繼計算機、互聯網之后世界信息產業的第三次浪潮。
在物聯網中，無線通信技術在信息產業中發展最快，應用最廣，同時出現了集成化、操作簡單的特點，以及低功耗的趨勢等各個優勢，因此，大量的無線通信模塊已經不斷地推陳出新，被廣泛的應用在工業、生活的各個領域。其中，大多數的無線通信模塊是由微控制器和集成射頻芯片構成的。
在無線通信技術中，有一項很重要的應用，就是無線測量溫濕度技術。眾所周知，溫濕度與我們的生活息息相關、密不可分。例如，產品的質量，儀器、半導體器件等，都需要對溫濕度進行必要的限制。因此，適時地對溫濕度進行測量控制具有重大意義，也是十分必要的。
傳統的溫濕度測量方法都是采用布線式來實現數據的傳輸，這種測量方法不僅給大范圍與異地多點測量帶來不便，同時具有布線成本高、線路榮譽復雜以及老化等問題，十分不利于各方面的生產生活。這些問題亟待解決，高效的實現無線測溫濕度測量勢在必行，由此，無線溫濕度測量系統應運而生。
由此可見，多點無線溫濕度測量系統具有廣泛的應用，隨著當今無線通信技術的發展以及各個無線通信模塊的普及，越來越多的場合需要保證精準的溫濕度測量數據。因此，如何準確的實現多點無線溫度濕度測量具有十分重要的意義。這首先需要利用傳感器等無線模塊對溫濕度數據進行采集、處理、發送，然后將處理好的數據送給單片機進行進一步的處理，從而實現實時測量控制溫濕度數據的目的，同時檢測周邊設備的運行情況，保證系統正常運行。同時，盡可能的減少不必要的開支浪費。
無線溫濕度測量系統的通信原理十分簡單，大多數無線溫濕度測量系統都是利用單片機進行通信，一般采用串行口通信方式。多點無線測量溫濕度系統是利用上位機與下位機實現一對多通信，一次實現測量系統的測量實時性好，并保證系統具有高精度。
多點無線溫度濕度測量系統重要由兩大部分構成，第一部分是上位機系統，該系統由單片機、無線接收模塊和顯示模塊構成，主要負責完成接收和顯示的工作，同時用來與下位機進行通信。第二部分是下位機通信系統，該系統由溫濕度采集模塊、單片機以及無線發送模塊組成，主要負責把多個測量點的溫濕度值適時地傳遞給上位機，高效完成與上位機之間的通信[1]。
本論文主要研究的內容是用單片機程序控制，利用多片溫濕度傳感器，通過無線收發模塊實現多點溫濕度測量，并利用 PC 機液晶屏顯示。其中，下位機包括多塊溫濕度傳感器，與單片機、無線發送模塊構成測量網，用來采集無線溫濕度數據并將其發送給上位機。上位機有相同的單片機與無線接收模塊，此外，還有溫濕度數據顯示模塊，三者共同實現所測數據的接收與顯示。
............................
1.2 溫濕度測量系統的研究現狀
國際上對溫度濕度測量系統這方面的研究開始較早，分別出產了模擬是的組合儀器、分布式的控制系統和多因子綜合控制系統，總體上發展較快。而我國對于溫度濕度無線測量系統的研究則起步較晚，國內工作人員在吸收國際上先進技術的基礎上，采用最新的溫濕度測量技術，同時對各國技術進行消化吸收，化為己有，積極推進相關技術發展，但與發達國家相比，仍然比較落后。許多問題需要我們積極去解決，例如工作環境水平落后、設備配置低、資源不共享等缺點。傳統的溫濕度檢測系統有很多種，例如水汽壓、露點溫度、電阻式濕度片以及相對濕度等，不同的測量方法具有不同的應用場合。
由于多點無線檢測系統的飛速發展，需要把基于單片機 MSP430的溫濕度測量系統把多個傳感器系統結合在一起。多點無線測量系統中第一個需要解決的問題是如何實現多點測溫濕度，并能保證該多點能夠被高效的、無誤的、實時的進行接收與顯示，以便我們能夠同時對多個對象進行測量，綜合利用多傳感器信息，從而確保測量數據的可靠性和準確性。以便于工作人員能夠及時的做出正確的決策和響應。同時，在對溫濕度要求比較嚴格的場合，也能較好的確保系統的穩定性和可靠性。
1.3 研究內容及創新
本課題研究基于單片機 MSP430 的多點無線溫濕度測量系統。該系統地關鍵技術是如何實現“一對多”通信，降低發送接收的誤碼率，減小誤差。該系統地主要研究方面包括以下幾點內容：
（1）我們應該有選擇的對溫度濕度傳感器進行選擇，例如抗干擾能力強，精度高，性能好，易于傳輸與發送，便于處理，能夠應用于多點無線測溫濕度系統，同時具有成本低，誤差小，便于安裝等特點。
（2）我們在進行硬件電路設計時，應本著簡單、簡潔的原則，使硬件電路盡量簡單，節約資源，增加系統的抗干擾能力，提高系統穩定性。
（3）系統的軟件設計必須與硬件系統相對應，我們需要具有完整的軟件設計思路，充分考慮各個無線通信模塊的工作時序，并根據相應的硬件系統來設計對應的軟件，簡化程序，盡可能的減小傳輸?shù)恼`碼率。
（4）我們需要對所測得的溫濕度進行補償，由此來降低溫漂、信道噪聲等各種隨機噪聲給系統帶來的干擾，并對誤差加以修正。
本課題的創新點在于多點無線遠程測量溫濕度，假若采取傳統的現場檢測即人工定時測量，需要耗費大量的人力，不能夠做到實時監控，特別是應用在一些存在加熱設備的生產基地，這些場合在短時間內，溫度可能發生劇烈的變化，如果利用人工進行測量和管理，則可能造成重大事故[16]。采用無線技術進行溫濕度測量，降低了布線成本，提高了系統的可靠性和精確性，有利于對該系統進行更廣泛的推廣。
.................................
第 2 章 硬件系統的設計與實現
我們在日常生活中經常需要對溫度濕度進行檢測，隨著生活水平與科學技術的提高，傳統的溫度濕度測量方法已經不能滿足我們目前對溫濕度測量系統精確度的要求了。因此，我們需要對無線溫濕度測量系統進行更深一步的研究。本設計的溫濕度采集元件采用 SHT11，配合低功耗單片機的使用，很好地彌補了傳統上溫濕度測量的不足。而且本設計通過無線收發 NRF24L01 模塊對采集到的溫濕度數據進行無線傳輸，打破傳統操作中受限的問題，使溫濕度的精確測量更容易實現。該系統中采用的主控芯片是MSP430，溫濕度采集模塊使用 SHT11 無線溫濕度傳感器、利用 NRF24L01 作為無線收發模塊，然后和 RS232 電平轉換模塊以及 PC 機數碼顯示模塊構成整個系統。

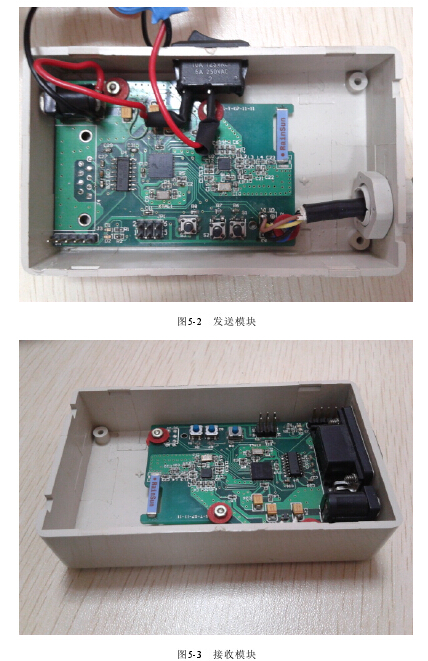

本系統中，無線收發芯片 nRF24L01 工作在 2.4GHz 的頻段，通過 MSP430 單片機進行控制通信，由此來實現溫濕度數據的無線傳輸。這種設計方法可以降低成本，提高無線數據的傳輸速率，同時具有功耗低，提高系統的穩定性等特點。該系統有兩部分，分別是發送部分和接收部分，每一部分都是利用單片機 MSP430 和無線數據收發模塊nRF24L01 兩個模塊來控制其他處理模塊，一次來實現數據的傳輸與處理。其中，發送部分以單片機 MSP430 為核心，使用溫濕度傳感器 SHT11 對溫濕度信號進行實時采集，然后將采集的溫濕度無線傳輸給接收部分，最終再在 PC 機上顯示。本系統的核心控制芯片是 MSP430。
2.1 MSP430 簡介

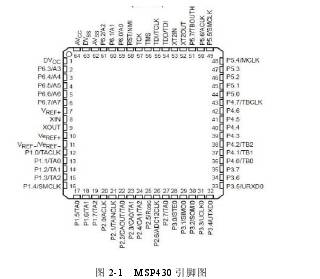

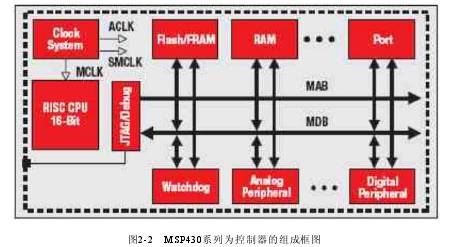

MSP430 系列單片機是美國德州儀器生產，具有強大的處理功能、豐富的片內外圍模塊、方便高效的開發環境、超低功耗、系統工作穩定等優勢，是一個 16 的單片機，又稱混合信號處理器。其能夠將多個不同功能的模塊集成在一個芯片上，名符其實的實現單片。其芯片引腳圖如下圖所示。
MSP430 系列單片機的特點：
MSP430單片機具有處理能力強、運算速度快、超低功耗、豐富的片內資源、方便高效的開發環境等優勢�？蓞⑴c多種運算與編程調試等，更好的控制系統的功耗，適于用來對溫度、濕度這類低頻率、低幅值的信號進行采集處理，且開發方便，不需要仿真器和編程器。開發語言有C語言和匯編語言等。
根據上面對 MSP430 的介紹，不難發現 MSP430 滿足本研究中對多路溫度、濕度信號采集系統的要求。首先，它內部集成的 16 位 Σ-ΔADC 轉換器模擬電路，適合于采集溫度、濕度這類的低頻、低幅值信號；其次，它采用了硬件 I2C 串行總線接口來實現存儲器串行擴展和 DMA 模塊可高效提高系統執行應用程序的效率，增加數據傳輸速度，具有豐富的片內資源，可以簡化結構，增加系統的集成度與穩定性，有利于系統的攜帶。
...............................
2.2 溫濕度采集模塊

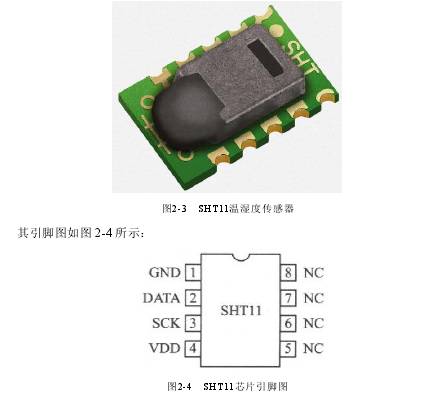

該系統地溫濕度采集模塊采用瑞士公司的溫度濕度傳感器 SHT11芯片，該芯片具有非常好的可靠性和穩定性，內部具有溫濕度測量元件、AD 轉換器以及串行接口電路等，同時自帶已校準數字信號輸出�？梢詫崿F(xiàn)無縫連接。從而使得該芯片具有抗干擾能力強、響應快、高品質、性價比高等優點。本系統選用 SHT11作為溫度、濕度傳感器，通過標定、校準和軟件修正可以滿足本課題要求的溫度±0.5℃、濕度2％RH 的技術要求。此外在 PCB 板上還擴展有單獨的溫度傳感器 TMP275接口，以便在不需要濕度檢測的環境點使用。
各引腳的功能如下：
腳 1 和 4--信號地和電源，其工作電壓范圍是 2.4～5.5 V；
腳 2 和 3--兩線串行數字接口，DATA 為數據線，SCK 為時鐘線；
腳 5～8--未連接。
SHT11 的內部結構和工作原理

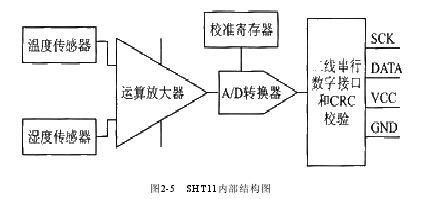

SHT11 溫濕度傳感器是把校準寄存器、運算放大器、AD 轉換器以及溫濕度傳感器等各模塊集成在一個芯片內，其內部結構如圖 2-5 所示。其內部包括一個電容性聚合體濕度敏感元件和一個用能隙材料制成的溫度敏感元件。SHT11 首先通過溫度與濕度傳感器將采集到的溫濕度信號轉換成電信號，再經過運算放大器將該微笑電信號進行放大，接著送入 AD 轉換器中進行模數轉換，并通過校準寄存器進行校準，最后竟二線串行數字接口和 CRC 校驗一起輸出到下一級模塊中
SHT11 的校準是在恒溫恒濕的環境下進行的，通常，校準寄存器 OTP 內存中存有校準系數，該系數能夠對所測得的數據進行自動校準。同時，SHT11 內部具有加熱芯片，可將 SHT11 的溫度進行升高，以此來比較加熱前后的溫度值和濕度值，從而對兩個傳感器進行驗證比較。

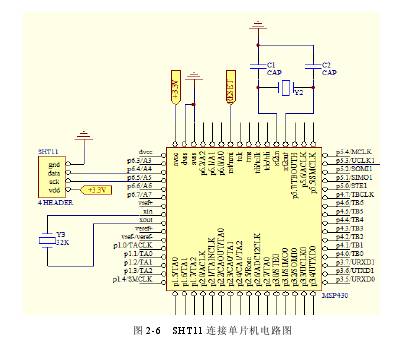

本套裝置結合 I2C 總線結構、工作原理、數據傳輸方式，SHT11 芯片的 I2C口與 MSP430 單片機通用 I/O 口連接進行數據命令的傳輸。能夠方便地實現芯片間的數據傳輸與控制。
..................................
第 3 章 軟件設計及介紹···················································20
3.1 系統軟件總體設計 ················································20
3.2 Keil 開發軟件 ··············································20
3.3 主程序設計 ······································22
3.4 溫濕度采集模塊軟件設計·······································23
3.4.1 SHT11 指令時序 ············································23
3.4.2 SHT11 溫濕度測量過程 ·······································25
3.4.3 溫濕度檢測的線性補償······································25
3.5 NRF24L01 無線收發模塊軟件設計···································27
3.6 串行通信子程序設計 ··············································31
3.7 無線溫濕度測量的 CRC 校驗············································33
3.7.1 CRC 校驗原理 ············································34
3.7.2 CRC 校驗步驟 ······································36
第 4 章 PC 機數碼顯示模塊 ···········································38
第 5 章 測試結果及結論

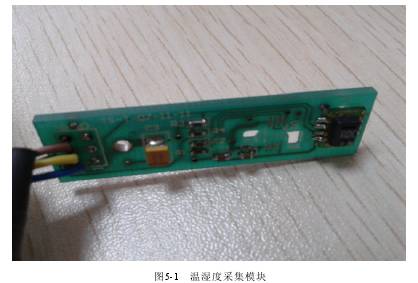

5.1 硬件調試
硬件調試是一個復雜的過程，即使在仿真上沒有什么問題，但在實際中往往會出現一些意想不到的結果，比如：程序不能下載到單片機中，實驗結果讀數差別太大或者不穩定等。結合本人在調試過程中的體會總結如下：
焊接前檢查電路板，看看有沒有出現短路或者斷路的情況；焊接后要對芯片的電源引線部分進行進一步的調試，以防止虛焊或者短路的情況出現。如果不先檢查芯片的電源引線，很有可能燒毀芯片。
盡可能使調試電路板遠離高頻干擾源。通過調試發現，當電路板接近高頻干擾時與遠離高頻干擾相比，實驗結果的波動性較大，呈現無規律變化，因此為了屏蔽干擾，實驗時需要用屏蔽罩罩在電路板上。
盡可能使調試電路板放在溫度波動不大的地方，比如恒溫室，同時注意 MSP430 的散熱。
為了盡可能保證恒流源的輸出穩定性，直接將恒流源不經過調理電路接入測量電路中。
...............................
第 6 章 結論和展望
6.1 工作總結
當前，隨著各行各業的發展，以及相關技術的提高，許多傳統的溫濕度測量系統已經不能滿足人們?nèi)粘Ｉ畹囊�，我們需要更高要求的精確度和準確度的設備去應用于我們?nèi)粘５纳钌a(chǎn)中。為了更好的克服傳統測量溫濕度技術的弊端，例如人為因素的影響較大、經驗論、保障性低、布線龐大等，多點無線溫度濕度測量技術的發展勢在必行。
本文主要完成的工作及其特點如下：
1．利用上位機軟件識別傳感器，并對其實現獨立測量記錄，能夠檢測到被檢測裝置的任意位置的溫度、濕度狀態。同時，該裝置可以靈活放置在需要檢測的位置。
2．設計了一套不需要外加信號調理電路的無線溫濕度檢測系統。本研究中使用MSP430來實現信號的采集、處理，使得設計變得非常簡單。這是因為MSP430內部集成有高精度、專門用于低頻低幅值信號采集系統的Σ-ΔADC轉換器模擬電路，因此降低了對傳感器信號進行濾波的需求，從而也就取消了信號調理電路，使系統有效地避免了外部干擾影響。此外，MSP430內部電路高度集成，因此只需要一片集成電路加上復位電路即可實現對溫度和濕度信號數據的采集，也無需信號調理電路，使得系統電路結構緊湊，集成度高，穩定性好，同時也實現了便攜化，低成本，低功耗，微型化。
3．我們利用軟件對各個模塊進行了很好的控制，例如：溫濕度數據采集信號模塊，與上位機的通訊模塊以及無線收發模塊等，均很好的實現了軟件控制。

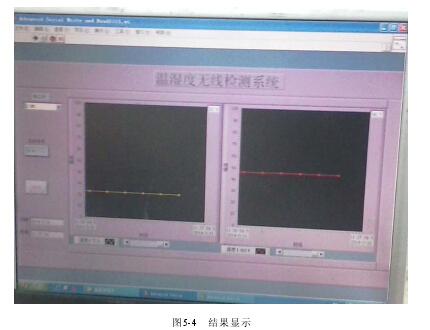

4．該系統能夠對所測得的溫濕度數值進行實時顯示，用戶能夠根據需要對測得的數據進行進一步的控制、處理，從而實現更多的功能。
.................................
參考文獻:
- [1] 高勇,李莉. 無線溫濕度檢測儀的研制[J]. 電子設計工程. 2013(03)
- [2] 樊瑞峰. 人事檔案庫房溫濕度遠程無線監控系統[J]. 科技風. 2012(21)
- [3] 王維剛,龍飛飛,劉金梅,林玉娟. 基于LabVIEW的“過程控制”虛擬實驗平臺[J]. 中國電力教育. 2012(30)
- [4] 席婷,金燕華,曹勇. 基于TC35和nRF24L01的遠程智能監控系統設計[J]. 電子設計工程. 2012(17)
- [5] 李琴. 三相電機溫度智能監測系統研究[J]. 科技創新與應用. 2012(20)
- [6] 楊潤豐,陳曉寧,朱彩蓮. 基于ATmega8的無線智能跳頻數碼擴音系統[J]. 電子科技. 2012(07)
- [7] 游海云. 無線數據傳輸系統的設計與應用[J]. 漳州職業技術學院學報. 2012(02)
- [8] 王雪坤,賈海天,施連敏. 基于nRF4L01和MP3模塊的智能導游系統的實現[J]. 工業控制計算機. 2012(03)
- [9] 宋利軍. 基于LabVIEW和聲卡開發的多通道音頻存儲系統[J]. 今日電子. 2012(03)
- [10] 普頓,蔣林,劉嚴亮,索朗邊巴,肖偉. 基于藏文物聯網技術物流管理系統的設計與實現[J]. 電子設計工程. 2011(14)
