信息物理融合系統（）被喻為是繼計算機、互聯網以后的又一次IT革命，是近幾年才興起的一個熱門的前沿性研究領域,其以感知、通信、計算、控制為核心，實現信息世界和物理世界的高度融合，是與傳統的嵌入式系統、無線傳感器網絡相比更智能的分布式復雜系統^[1]。目前，對CPS的研究還處于起步階段，許多概念和技術都不完善，而安全性作為CPS研究的重點，是一切功能實現的重要保障，還有很多問題亟待著我們?nèi)ソ鉀Q。

　　目前，對于CPS安全性的研究主要有以下幾個方面：文獻^[2][3]提出一類基于形式化的安全結構，從某些角度上可以提高CPS的安全性，但是形式化模型的狀態空間規模較大，實用性較差。文獻^[4][5]提出一種CPS的安全保障機制，這里強調的是人為對CPS維護，不能滿足CPS智能性的要求。文獻^[6][7][8]設計了由事件驅動的CPS 安全監控方法，但這種方法只能檢測已知的侵害行為，并不能檢測出未知的侵害行為，因此適應性較差。

　　本文結合生物免疫原理的優越性，針對前文研究的不足之處，設計了一種功能完備的建筑環境CPS安全檢測系統，模擬生物免疫原理進行自免疫，體現了智能安全系統的特點，并通過仿真實驗驗證了此模型的可行性，為CPS安全系統的研究與發展打下一定的基礎。



1　生物免疫系統簡介

　　生物免疫系統由免疫組織器官、免疫細胞、免疫分子組成，能夠準確的進行“自我/非我”的識別，對“自我”產生免疫耐受，對“非我”產生免疫應答，并產生記憶的復雜系統^[9]。他能夠保護系統不受病毒、病菌等病原體的侵害，維護系統內環境的安全和穩定。同時，因為其具有分布性、自適應性和并行性等特點，使其在記憶、動態學習、抗體多樣性等方面具有突出的優勢。所以，本文意在把生物免疫系統優勢特性引用到建筑環境CPS安全監測系統中來，使CPS安全監測系統更好適應未來發展的需要。



2　安全監測系統設計

    由于CPS網絡本身具有大型、復雜、分布式等特點，這就要求CPS安全監測系統能夠從不同子網絡發生的異常情況，來判斷整個網絡的異常程度，并對其做出實時檢測、及時預警和采取應對措施。同時考慮到當今網絡入侵的分布式特點，CPS安全監測工作不可能由單個安全部件完成，需要整個網絡中不同區域內的不同部件協同工作。在此本文結合生物免疫原理設計了一種新型建筑環境CPS安全檢測系統。它由前端服務器、中心服務器、區域服務器和源服務器構成。下面結合免疫原理來介紹圖1中各部件的功能和它們之間的相互聯系。

　　

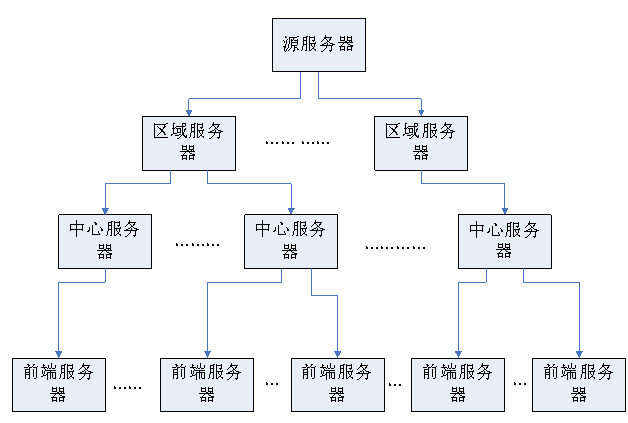

　　圖1　建筑環境CPS安全監測系統結構圖

2.1　前端服務器

　　由協議分析單元、異常檢測單元、事件響應單元組成。其中,協議分析單元分析命令信號、確定協議類型和探索碎片攻擊等。異常檢測單元負責對對其所轄區的建筑環境CPS系統的異常行為進行檢測。事件響應單元負責對檢測器所檢測出來的異常行為進行報警和采取必要的相關措施。

2.2　中心服務器

　　由正常數據庫、異常數據庫、宏觀調節數據集、非成熟檢測單元、成熟檢測單元和記憶檢測單元組成。正常數據記錄庫用于記錄正常網絡環境下的數據，通過它統計出用戶正常行為特征，作為異常檢測單元進行異常檢測時的依據。異常數據庫用來記錄與異常行為有關的數據，通過它可生成疫苗，用于對本區域系統進行疫苗的接種。宏觀調節數據集用來存儲管理員的指令信息。

　　非成熟檢測單元、成熟檢測單元和記憶檢測單元，均負責系統的檢測工作，并能夠儲存一定數目的檢測器。

2.3　區域服務器

　　區域服務器是整個系統的協調、管理者，維護所管轄區域內各數據庫安全與更新，為下級服務器提供網絡安全支持，功能如下所示：①接受管理員的命令，為下級服務器提供宏觀調節信息；②與其他區域進行通信，及時獲取CPS網絡的安全信息；③及時更新好的疫苗或檢測器，以最快的速度提高整個網絡的防御能力；④進行數據融合及關聯性分析，以支持分布式和層次化的網絡結構；⑤深入分析、處理系統中的安全信息，并將所得的結果發送給源服務器。

2.4　源服務器

    源服務器是整個安全監測系統的最高層。維護整個體系的合理構成、協調分區服務器間合作。實時的監控整個建筑環境CPS網絡，根據各分區服務器所提供的融合數據，進行分析與決策，及時發布網絡安全信息和災難恢復情，構件動態安全的防御體系。



3　算法設計

3.1　基本定義

　　定義一：網絡檢測數據的結構定義為：。其中SIP為源IP地址，TIP為目的IP地址，Port為端口號，Bs為數據包裝中待檢測的數據，即抗原，ID為數據標識，Time為抓包時間。

　　定義二^[10]：檢測器定義為：。其中ags為抗體As的年齡，count為與抗體As相匹配的抗原Bs的數目，type為檢測器類型。若n為最大失效年齡，$為匹配數的閾值，則當，時，成熟檢測器成為記憶檢測器；當時，成熟檢測器被刪除。

　　定義三^[11]：匹配規則函數為：。文中通過海明規則計算出抗體As與抗原Bs海明距離，即匹配數count，然后比較海明距離與設定閾值r的大小，來判定兩個字符串是否匹配。其數學表示為：



3.2　學習過程

   (1) 在非成熟檢測器的學習過程中，非成熟檢測器組成的抗原集合與正常數據組成的抗體集合進行匹配，選擇成功的非成熟檢測器被刪除，選擇失敗的非成熟檢測器被送入成熟檢測單元，晉升成為成熟檢測器。

   (2) 在成熟檢測器的學習過程中（成熟檢測器的學習是在檢測過程程中完成的），成熟檢測器與抗原進行匹配，若，則成熟檢測器晉升記憶檢測器：若，則成熟檢測器被送回非成熟檢測單元。

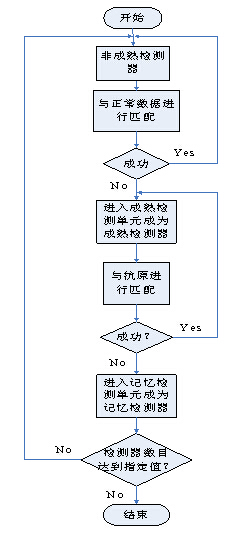

圖2　系統學習過程流程圖

3.3　檢測過程

    (1) 當網絡數據包P被抓取后，首先被送至協議分析器，若協議正常，則P被送入異常檢測單元；若協議異常，則啟動事件處理單元進行相關處理。

    (2)在異常檢測單元，數據包P與正常數據匹配，若 ，則數據包P正常，轉（1）執行；若，則P被送入記憶檢測單元。

    (3) 在記憶檢測單元，數據包P與記憶檢測器進行匹配，若 ，則數據包P異常，啟動事件處理單元；若，則P被送入成熟檢測單元。

    (4) 在成熟檢測單元，數據包P與成熟檢測器進行匹配，若 ，則數據包P異常，啟動事件處理單元；若，則P被送入正常數據庫。

    (5) 一個數據包的檢測過程結束，接下來的數據包重復這個過程。

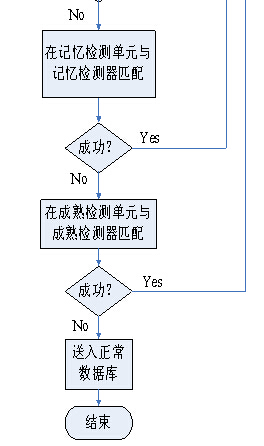

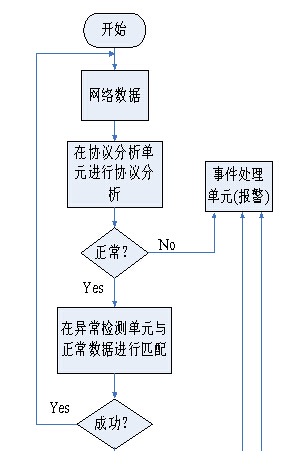

圖3　系統檢測過程流程圖



4　仿真實驗與仿真結果分析

　　4.1　仿真實驗

    本實驗采用KDDCU99入侵檢測評估數據集kddcupdata-10-percent-corrected.txt。它是kddcup-data數據包10% 的抽樣數據，該數據集共有 494032 條，每條共有 41 個特征性屬性和 1 個標識性屬性。標識性屬性為normal 的共有 97287 條。實驗數據截圖如圖4所示：

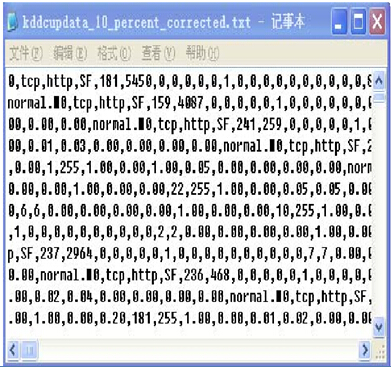

圖4　實驗數據截圖

    實驗中選取的數據的屬性為：service 、 flag 、 src_bytes 、 dst_bytes 、dst_host_src_count、dst_host_same_src_port_rate、dst_host_src_diff_host_rate、dst_host_rerror_rate 和count。將它們轉換后組成二進制串參與匹配，匹配的算法使用r位連續匹配算法。

（1）實驗步驟。第一，Step1 學習。隨機產生s 位二進制串，將其與 selfdata.txt（正常數據集）中記錄的數據進行 r 位連續匹配。與正常數據集中匹配成功的串將被刪除，匹配失敗的加入到成熟檢測器集中。重復Step1，直到成熟檢測器的數量達到指定要求為止。第二，Step2 抽取、轉換數據。從 kddcup_data 數據包 kddcup_data_corrected.txt文件中隨機抽取一定數目的數據，并選取其中的九個屬性，將其轉換成二進制串，組成待檢測的數據。第三，Step3 檢測。通過文中算法對待檢數據進行檢測。

（2）學習過程。DDCUP99數據集均采用tcpdump 格式，每條數據包含7個非數值型字段 和34個數值型字段。為了檢測方便，實驗時將非數值型字段service和flag 轉化成數值型，如表1、表2所示。

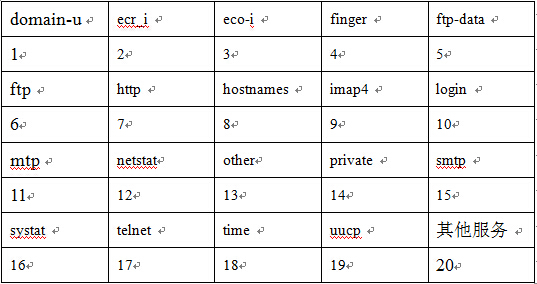

表1　Service數值型轉換表

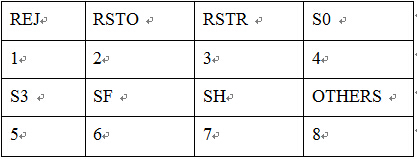

表2　flag數值型轉換表

    入侵檢測評估數據集kddcupdata-10-percent-corrected.txt中標識性屬性為normal 的數據首先被提取到selfdataset.txt 文件中作為正常數據集，其余異常數據提取到no-selfdataset.txt  文件中作為異常數據集。實驗時取 6000 條數據(包含了3000條正常數據和25種攻擊行為的3000條異常數據），轉換成二進制串，用于學習過程。

    學習時，首先對系統隨機生成的二進制串進行匹配，然后再與異常數據集匹配，匹配成功的加入檢測器中。

4.2　仿真結果與分析

　　我們從KDDCU99 入侵檢測評估數據集中，選取8000條數據，包括6000條正常數據和有別于學習過程中的15種新型攻擊行為特征的2000條異常數據。初始正常數據總數為50,異常檢測的總數為60，非成熟檢測器的總數為100,成熟檢測器綜述150，異常檢測器綜述80。所有檢測器的最大失效年齡為15，匹配數閾值為20。

　　為了驗證本文算法的性能，將本文算法與文獻8算法比較，其中TR為正確肯定次數，TN為正確否定次數，F(xiàn)R為錯誤肯定次數，F(xiàn)N 為錯誤否定次數，，^[11]。實驗結果如圖5、6所示。

　　

　　圖5　檢測率對比圖

　　

　　圖6　誤檢率對比圖

　　圖5和圖6分別為檢測率和誤檢率的對比圖。從圖5可以看出,本文算法的檢測率增加幅度大,當檢測次數到150次左右時,檢測率漸趨穩定,達到90%左右，明顯高于文獻8中算法。此時系統學習過程基本完成,各種檢測器以達到指定數目，從而提升了檢測率。從圖6可以看出,本文算法也取得了較低的誤檢率,隨著系統學習過程的完成，誤檢率逐漸降低，并趨于平穩，達到10%以下，說明本文算法能有效地降低系統的誤檢率。此外，圖5、圖6中顯示出本文算法的檢測率和誤檢率變化波動很大。由于實驗所選取的訓練數據集僅為kddcup-data數據包 10%的抽樣數據中的約6000條數據，受訓練數據集大小的限制，容易造成抽樣數據的誤檢率和檢測率波動幅度過大，但這并不影響對算法的有效性的檢驗。



5　總結

　　本文針對CPS高安全性的內涵要求，結合建筑環境CPS網絡的特點，應用免疫原理及其相關算法，設計了一種能夠滿足系統需求的建筑環境CPS安全模型。并通過實驗驗證了其具有非常高的檢測率，是一種可靠的建筑環境CPS安全監測模型。本文的創新之處在于把生物免疫原理應用到建筑環境CPS安全系統中來，為CPS安全性的研究起到了積極的促進作用。
